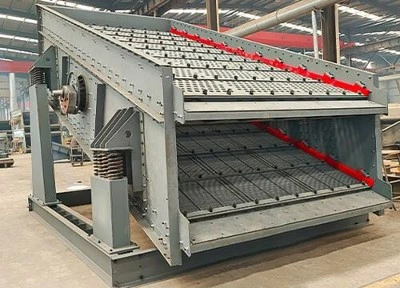

Грохоты с круговым движением — это высокоэффективное много-вибрационное просеивающее оборудование, совершающее круговое движение. Он широко используется в различных отраслях промышленности, таких как горнодобывающая промышленность, производство строительных материалов, химическое машиностроение и энергетика. Принцип его работы заключается в том, что двигатель приводит вибровозбудитель (эксцентриковый блок или эксцентриковый вал) во вращение с высокой скоростью через приводное устройство, создавая центробежную силу, заставляя корпус грохота вибрировать примерно по кругу. Материалы непрерывно выбрасываются вверх и вниз по наклонной просеивающей поверхности, а частицы размером меньше размера отверстия сита проходят через сито, тем самым достигая классификации.
Как работает экран кругового движения?
Экран кругового движения состоит из корпуса экрана, пластины экрана, вибровозбудителя, приводного устройства, демпфирующей пружины, опоры рамы, двигателя, опоры двигателя, аксессуаров и т. д. в качестве основных компонентов.
Два двигателя приводятся в движение клиновым ремнем, а приводное устройство на конце приводит две группы вибровозбудителей во вращение в одном направлении через синхронный ремень. Центробежная сила, создаваемая эксцентриковым блоком, действует на корпус сита, заставляя корпус сита вибрировать по кругу или приблизительно по кругу. Материалы на поверхности сита постоянно переворачиваются и разрыхляются, позволяя материалам размером меньше отверстий сита проходить через сито, а материалам размером больше отверстий сита выгружаться из выпускного отверстия, тем самым завершая операцию классификации.
Детали экрана кругового движения

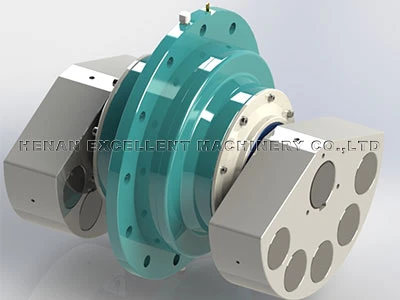

Мы используем эксцентриковый вибровозбудитель серии ZYQF со смазкой-фланцевым-типом, разработанный нами самостоятельно. Основное преимущество заключается в возможности непрерывной регулировки рабочей амплитуды путем гибкого добавления или уменьшения количества блоков противовеса. Это означает, что вы можете в любое время точно подобрать оптимальную интенсивность просеивания в соответствии с различными свойствами материала и производственными требованиями, достигая максимальной эффективности.
Мы не идем на компромисс в отношении основных компонентов. Все подшипники выбраны из импортных специальных вибромеханических подшипников немецкой компании SKF/FAG, что обеспечивает чрезвычайно длительный срок службы и превосходную надежность в суровых условиях. Это обеспечивает надежную гарантию непрерывной-интенсивной работы оборудования, значительно снижая риск непредвиденных простоев, вызванных выходом из строя подшипников.
Драйвер и муфта
В конструкции сочетается концевой моторный привод с промежуточной передачей карданного вала. Вибровозбудитель работает синхронно посредством клиновых и синхронных ремней. Компоненты трансмиссии оснащены комплектными защитными кожухами, которые не только обеспечивают эксплуатационную безопасность, но и продлевают срок службы, а также соответствуют требованиям регулирования скорости в различных условиях работы.
Боковая пластина
Он изготовлен из низко-сплава высокой-контейнерной пластины Q245R, которая точно вырезается лазером и формируется за один этап. Точность изготовления достигает ±0,03 мм. Боковая пластина соединена высокопрочными-заклепками для усиления компонентов, полностью исключая деформацию, вызванную сварочными напряжениями, обеспечивая стабильность и надежность оборудования при длительной-эксплуатации.
Экранная пластина
В зависимости от различных требований к просеиванию можно выбрать тканое сито, полиуретановое сито, решетчатое сито и т. д. Ситовое полотно не только отличается высокой эффективностью просеивания, длительным сроком службы, но также легко собирается и разбирается, что значительно сокращает время замены.
Рамка экрана
Рама сита изготовлена путем клепки высококачественных-стальных профилей и стальных пластин. Основные соединительные детали закреплены высокопрочными-болтами. Ошибка плоскостности опоры поверхности экрана меньше или равна 1 мм/м². Вся конструкция подвергается дробеструйной обработке для достижения уровня чистоты Sa2,5, а затем покрывается износостойким-защитным слоем. Это обеспечивает конструктивное решение проблемы ослабления болтов.
Луч
Поперечина изготовлена из высококачественной-бесшовной трубы из легированной стали, а фланец полностью приварен и снят-напряжения. Износостойкие стальные пластины NM500-добавлены в ключевые зоны нагрузки. Вся конструкция подвергается отжигу и прецизионной механической обработке, чтобы обеспечить высокую точность и высокую прочность, что значительно повышает износостойкость и срок службы.
Весна
Спиральная пружина изготовлена из материала 60Si2Mn и подвергается специальному процессу фосфатирования и порошкового покрытия, что обеспечивает превосходные характеристики гашения вибрации и стабильность. Пружина имеет расчетный срок службы более 10 000 часов и оснащена специальной подъемной проушиной в верхней части для легкой и быстрой замены и обслуживания.
Особенности экрана с круговым движением
Регулируемая амплитуда
В нем используется вибровозбудитель фланцевого-типа, что делает обслуживание более удобным. Интенсивность вибрации можно регулировать, изменяя угол эксцентрикового блока, тем самым достигая цели регулировки производства.
Длительный срок службы
Боковая пластина изготовлена из высококачественного-легированного-легированного высокопрочного стального листа Q245R, а корпус закреплен заклепками, что гарантирует отсутствие сварочных напряжений на боковой пластине и полностью решает проблему ослабления болтов с конструктивной точки зрения.
Работает плавно
Вся рама вибрационного грохота подвергается расточной и фрезерной обработке на станке с ЧПУ с обеих сторон в расточно-фрезерном обрабатывающем центре с ЧПУ. В вибровозбудителе используется эксцентриковый вибровозбудитель серии ZYQF, -смазанный фланцем-, независимо разработанный и изготовленный нашей компанией. Он имеет простую конструкцию, удобен в использовании и обслуживании, имеет стабильную и надежную работу.
Простота обслуживания
В ситах кругового движения используется полиуретановая ситовая пластина, которая обладает хорошей эластичностью, высокой прочностью, длительным сроком службы и не склонна к засорению отверстий. Пластина экрана закреплена болтами, что делает замену удобной.
Отправьте свои требования и поговорите с одним из наших технических инженеров о вашем проекте.
Свяжитесь с нами для получения лучшей цены
Производительность экрана с круговым движением
Отклонение частоты вибросита не превышает заданного значения 2,5%.
Разность амплитуд точек симметрии короба сита с обеих сторон не более 0,5 мм, поперечный размах не более 1 мм.
Относительная погрешность угла направления вибрации двух симметричных точек не должна превышать 1 градус.
Погрешность высоты статического сжатия пружины в двух симметричных точках после сборки не более 3 мм.
Повышение температуры подшипника не должно превышать 40 градусов, максимальная температура не должна превышать 75 градусов.
В пределах одного метра вокруг оборудования уровень шума без нагрузки-не должен превышать 75 дБ(А).
Пакет и доставка экрана с круговым движением
Мы специализируемся на производстве и инновациях оборудования для подачи, дробления, сортировки и транспортировки для открытых карьеров и обслуживаем зарубежный рынок надежной качественной продукцией и совершенной системой обслуживания. На сегодняшний день наша продукция экспортируется в более чем 50 стран и регионов, включая Россию, Австралию, Индонезию, Вьетнам, Колумбию, Таиланд, Турцию, Пакистан, Гвинею, Египет, Чили, США, Бразилию, Малайзию, Индию, Южную Африку, Испанию, Болгарию, Францию и др.
Чехлы для экранов с круговым движением
Сито кругового движения для заполнителя широко используется при разделении кварцевого камня, речной гальки, кальцита, доломита, гранита, базальта, известняка, диабаза, золота, олова, титана, гематита, железной руды, угля и других минералов и т. д.
Производственные мощности
Высококачественная механическая продукция должна иметь отличное инструментальное оборудование. Чтобы обеспечить его точность и удовлетворить потребности крупных заказов. Компания Henan Excellent Machinery Co., Ltd владеет 140 комплектами профессионального оборудования, в том числе пяти-портальным обрабатывающим центром-центром, расточно-фрезерным обрабатывающим центром с ЧПУ, вертикальным обрабатывающим центром, вертикальным обрабатывающим центром с ЧПУ, портальным обрабатывающим центром, станком для лазерной резки, станком для лазерной резки труб, рабочей станцией сварочного робота, токарным станком с удлинением, горизонтальным обрабатывающим центром с ЧПУ и т. д. Современное технологическое и производственное оборудование, в том числе Экологическое оборудование для распыления и термической обработки, а также сверхбольшая термическая обработка поверхности.
Строгий контроль качества
В настоящее время EXCT полностью прошла международную сертификацию системы качества ISO9001-2008. Полная система качества обеспечивает эффективный контроль качества от разработки и проектирования продукта, производства, закупок и поставок до процесса продаж и обслуживания.
EXCT имеет строгую и квалифицированную инспекционную группу, которая обеспечивает успех контроля качества продукции. Отдел контроля качества проводит строгий процесс тестирования, который проходит через этапы закупки сырья, производства и установки, чтобы гарантировать, что каждая единица оборудования, поставляемая клиентам, соответствует требованиям.
Отправьте свои требования и поговорите с одним из наших технических инженеров о вашем проекте.
Получите наиболее подходящее решение и предложение по продукту бесплатно!!!
Общие технические характеристики
Экраны кругового движения EXCT настраиваются для каждого материала применения, чтобы обеспечить наилучшую конфигурацию и удовлетворить все ваши требования. Для получения дополнительных конфигураций свяжитесь с нашими техническими инженерами.
|
Модель |
Слои |
Область |
Угол |
Размер сетки (мм) |
Максимальный размер подачи (мм) |
Емкость |
Частота (об/мин) |
Власть |
Габаритные размеры (мм) |
|
Я1236 |
1 |
4.3 |
20 |
6-50 |
Меньше или равно 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2Я1236 |
2 |
4.3 |
20 |
6-50 |
Меньше или равно 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
Я1530 |
1 |
4.5 |
20 |
6-50 |
Меньше или равно 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
Я1536 |
1 |
5.4 |
20 |
6-50 |
Меньше или равно 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2Я1536 |
2 |
5.4 |
20 |
6-50 |
Меньше или равно 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
ЯХ1536 |
1 |
5.4 |
20 |
6-50 |
Меньше или равно 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2ЯХ1536 |
2 |
5.4 |
20 |
6-150 |
Меньше или равно 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
Я1542 |
1 |
6.3 |
20 |
6-50 |
Меньше или равно 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2Я1542 |
2 |
6.3 |
20 |
6-50 |
Меньше или равно 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
Я1548 |
1 |
7.2 |
20 |
6-50 |
Меньше или равно 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2Я1548 |
2 |
7.2 |
20 |
6-50 |
Меньше или равно 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
ЯХ1548 |
1 |
7.2 |
20 |
6-150 |
Меньше или равно 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2ЯХ1548 |
2 |
7.2 |
20 |
30-150 |
Меньше или равно 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
Я1836 |
1 |
6.5 |
20 |
6-50 |
Меньше или равно 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2Я1836 |
2 |
6.5 |
20 |
6-50 |
Меньше или равно 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
ЯХ1836 |
1 |
6.5 |
20 |
6-50 |
Меньше или равно 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2ЯХ1836 |
2 |
6.5 |
20 |
30-150 |
Меньше или равно 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
Я1842 |
1 |
7.6 |
20 |
6-50 |
Меньше или равно 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2Я1842 |
2 |
7.6 |
20 |
6-50 |
Меньше или равно 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
ЯХ1842 |
1 |
7.6 |
20 |
6-50 |
Меньше или равно 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2ЯХ1842 |
2 |
7.6 |
20 |
6-150 |
Меньше или равно 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
Я1848 |
1 |
8.6 |
20 |
6-50 |
Меньше или равно 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2Я1848 |
2 |
8.6 |
20 |
6-50 |
Меньше или равно 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
ЯХ1848 |
1 |
8.6 |
20 |
30-150 |
Меньше или равно 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2ЯХ1848 |
2 |
8.6 |
20 |
6-150 |
Меньше или равно 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
Я2148 |
1 |
10 |
20 |
6-50 |
Меньше или равно 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2Я2148 |
2 |
10 |
20 |
6-50 |
Меньше или равно 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
ЯХ2148 |
1 |
10 |
20 |
30-150 |
Меньше или равно 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2ЯХ2148 |
2 |
10 |
20 |
6-150 |
Меньше или равно 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
Я2160 |
1 |
12.6 |
20 |
6-50 |
Меньше или равно 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2Я2160 |
2 |
12.6 |
20 |
6-50 |
Меньше или равно 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
ЯХ2160 |
1 |
12.6 |
20 |
30-150 |
Меньше или равно 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2ЯХ2160 |
2 |
12.6 |
20 |
6-150 |
Меньше или равно 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
Я2448 |
1 |
11.5 |
20 |
6-50 |
Меньше или равно 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
ЯХ2448 |
1 |
11.5 |
20 |
30-150 |
Меньше или равно 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2ЯХ2448 |
2 |
11.5 |
20 |
30-150 |
Меньше или равно 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
Я2460 |
1 |
14.4 |
20 |
6-50 |
Меньше или равно 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2Я2460 |
2 |
14.4 |
20 |
6-50 |
Меньше или равно 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
ЯХ2460 |
1 |
14.4 |
20 |
30-150 |
Меньше или равно 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2ЯХ2460 |
2 |
14.4 |
20 |
30-150 |
Меньше или равно 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Инструкция по выбору
1.Материал для проверки: ______(Мы будем признательны, если вы предоставите нам фотографию материала на-сайте)
2.Производительность: ______т/ч
3.Объемная плотность: ______т/м3
4.Макс. Размер гранул кормового материала: ______мм
5.Номер слоя: ______
6. Размер сетки каждого слоя: ______ мм.
7. Процент распределения частиц: ______
пожалуйста, проверьте следующий пример, чтобы помочь вам понять это:
Если количество слоев два, размер ячеек каждого слоя 8 мм и 3 мм, то вы получите 3 вида продукции: X, Y и Z. X Больше или равно 8 мм; 3 мм Меньше или равно Y < 8 мм; З<3mm.
Мы хотим подтвердить следующую информацию:
а. Процент Х во всем материале: ______%;
б.Процент Y во всем материале: ______%;
c.Процент Z во всем материале: ______%;
8. Какое оборудование используется для подачи материала на грохот кругового движения:______
9. Какое оборудование используется для выгрузки материала из сита кругового движения: ______
10.Рабочий источник питания: ______В ______Гц
11.Работает ли грохот кругового движения отдельно или вместе с другим оборудованием, образуя систему? Если вы создаете систему, есть ли у вас предварительный проект или-нарисованный вручную эскиз? Если есть, пожалуйста, отправьте его нашему инженеру для справки.
12. Требуемое количество:______
Сервис экрана кругового движения
Технико-экономическое обоснование проекта
Дизайн и планирование сайта
Выбор модели и предложение
Расчет выбора модели
3D-моделирование и чертежи
Гражданское Проектирование
Монтаж и ввод в эксплуатацию
Удаленная диагностика
Служба обучения
График технического обслуживания
