Под воздействием руды цепная пластинаФартуковый питатель на продажуи его опорный механизм деформируются, что приводит к частому повреждению подшипника пластинчатого питателя, выставленного на продажу, и необходимости технического обслуживания очень высока. В этой статье программное обеспечение для анализа методом конечных элементов Abaqus используется для выполнения динамического и статического моделирования механизма поддержки воздействия руды (силовая конструкция, состоящая из швеллерной стали и стали I-). Можно обнаружить, что в процессе удара напряжение на жесткой опоре пластины цепи велико. Деформация пластины цепи и опорного механизма приводит к тому, что исходная 5-точечная опора становится 2-точечной опорой на обоих концах, тем самым увеличивая силу с обеих сторон подшипника и тем самым усугубляя повреждение обеих сторон опорного подшипника. Путем анализа ударных характеристик механизма поддержки цепной пластины пластинчатого питателя выясните проблему, а затем улучшите пластинчатый питатель, уменьшите воздействие руды на подшипник, увеличьте срок службы оборудования.

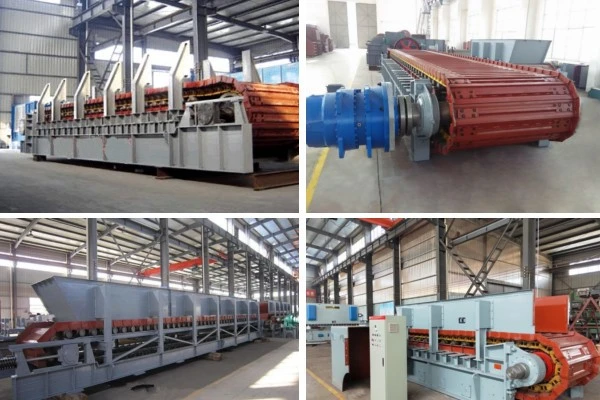

Пластинчатый питатель на продажу — это вид тяжелого оборудования, широко используемого при подаче в шахты. Его основная функция — более равномерная подача руды из рудной воронки на ленточный конвейер. В процессе работы под воздействием руды подшипник в цепной пластине и ее опорная роликовая система легко повреждаются, а частота отказов и интенсивность технического обслуживания высоки. Путем наблюдения и анализа на месте-было установлено, что существует два прямых фактора, влияющих на выход из строя пластинчатого питателя: во-первых, руда непосредственно воздействует на пластину цепи с высоты 10 м, а сила удара относительно велика, поэтому стальная пластина цепи и опорный канал деформируются или даже ломаются; Во-вторых, под воздействием силы удара средняя часть облицовочной пластины цепной пластины и опорное основание натяжных роликов деформируются и тонут после использования в течение определенного периода времени, что приводит к выходу из строя 3 из 5 опорных натяжных роликов в каждом ряду и выходу из строя только 2 внешних натяжных роликов. В результате внешние натяжные ролики легко повреждаются. В этой статье анализируется и изучается воздействие руды на цепную пластину и поддерживающий механизм (сталь I-, швеллерная сталь), а также улучшается поддерживающий механизм, чтобы уменьшить воздействие руды на пластинчатый питатель и продлить срок службы пластинчатого питателя.
Когда руда падает, сила удара сначала проходит через пластину цепи к подшипнику, а затем передается на опорную раму, чтобы деформировать ее, так что 5-точечная опора становится 2-точечной опорой, поэтому пластину цепи легко повредить. Таким образом, основной причиной выхода из строя пластинчатого питателя является структурная деформация опорной рамы. Следовательно, если анализируется механизм поддержки, силу удара можно упростить до опорной рамы.
В процессе воздействия руды напряжения у крепи велики, а максимальное напряжение приходится вблизи середины крепи (точки удара). Напряжение вызовет деформацию опоры, поэтому пластинчатый питатель будет заменен с 5-точечной опоры на 2-точечную опору, что приведет к более легкому повреждению подшипника.. 2) Результаты анализа после улучшения показывают, что сила улучшенной опоры значительно улучшилась, сила стала более равномерной, а эффект повреждения от силы удара значительно уменьшен. Докажите, что эта схема осуществима. Этот режим трансформации имеет большое значение для заводов, на которых установлены пластинчатые питатели. При условии, что существующие условия не меняются, время строительства таким образом сокращается, стоимость преобразования низкая, объем технического обслуживания может быть уменьшен, эффективность производства может быть повышена, а стоимость технического обслуживания чрезвычайно важна.
