Пластинчатые питатели для тяжелых условий эксплуатации — это надежный метод подачи, используемый для широкого спектра применений. Он подходит для тяжелых грузов и ударопрочных материалов и подает материал с одинаковой скоростью для достижения оптимальной подачи последующего оборудования.

Как работает пластинчатый питатель для тяжелых условий эксплуатации?

Пластинчатый питатель для тяжелых условий эксплуатации состоит из приводного колеса, устройства натяжения хвостового колеса, цепного устройства лотка- и трансмиссионного устройства.

После приведения в движение головной звездочки тяговая цепь в цепном устройстве поддона- входит в зацепление со звездочкой, приводя в движение все поддоны вдоль продольной осевой-линии, и ролик перемещается по направляющей, закрепленной на раме, тем самым завершая работу.

При работе пластинчатого питателя в качестве тяговой части используется высокопрочная-бульдозерная-кованая цепь. На каждом звене двух рядов цепей перекрывающиеся канавки тяжелой конструкции образуют непрерывную линию транспортировки, способную транспортировать материалы. Материал, выгруженный из хвостового бункера, транспортируется по конвейерной линии к передней части кузова для непрерывной и равномерной подачи.

Сверхмощный пластинчатый питательПодробности

Приводное устройство

В приводном устройстве используется система частотно-регулируемого привода переменного тока, которая объединяет программное обеспечение с электронными и механическими системами для обеспечения точного управления скоростью конвейера и защиты от перегрузки.
В качестве основных компонентов приводного устройства можно выбрать двигатели и коробки передач Siemens, ABB, Sew, Flender и других известных отечественных и зарубежных брендов, чтобы обеспечить стабильную и непрерывную выработку кинетической энергии с высокой эффективностью, низким уровнем шума, низкой вибрацией и другими характеристиками.

Звездочка

Сегментные звездочки из литого марганца, прикрепленные болтами к тяжелым стальным ступицам, соединенным шпонками с увеличенным передним приводным валом.
Сегментные звездочки можно заменить за очень короткое время без необходимости демонтажа или снятия других частей питателя.

Сковороды

Поддоны прикреплены к цепи высокопрочными болтами и гайками, которые можно заменять по отдельности на месте, не нарушая остальную часть пластинчатого питателя.
В зависимости от различных условий работы пластинчатый питатель для тяжелых условий эксплуатации может выбрать прочную литой марганцовистой стали или сварную конструкцию с ребристым усилением, которая подходит для материалов с высокими нагрузками и ударными условиями.

Ролики

Катки сконструированы как стандартные катки трактора с герметичными подшипниками со смазкой на весь срок службы, установленными на главной раме питателя. Ролики расположены на достаточном расстоянии друг от друга, чтобы обеспечить достаточную поддержку цепи.
В соответствии с потребностями клиентов можно использовать катки всемирно известных брендов, таких как Caterpillar, Komatsu и Shantui.

Цепи

В цепи используется стандартная цепь для бульдозеров (гусеничная цепь), которая характеризуется небольшой погрешностью шага, плавным движением, высокой прочностью, большим тяговым усилием, а также имеет самосмазывающееся-устройство и уплотнительное устройство. Вал изготовлен из закаленной стали, что повышает прочность и ударопрочность тяговой цепи, обладает хорошей износостойкостью и имеет длительный срок службы.

Heavy Duty Apron Feeder Tail tension device

Устройство натяжения хвоста

Натяжное устройство используется для натяжения и регулировки горизонтального положения цепи, чтобы обеспечить умеренное натяжение цепи и обеспечить плавность хода. Когда противни внезапно подвергаются воздействию материала, композитная пружина может играть роль буфера, защищая противни и другие компоненты от повреждений.

Сверхмощный пластинчатый питательФункции

01/ Сверхмощный дизайн

Прочная стальная опорная рама с противоударными поручнями, ограничивающими прогиб лотков и исключающими тем самым необратимое их сгибание. И он может выдерживать все условия нагрузки во время запуска и работы.

Подъемные проушины установлены в соответствующем положении рамы для облегчения установки и дальнейшего обслуживания.

02/ Экономичный и надежный

Мы предлагаем машины, изготовленные по индивидуальному заказу-, с большим диапазоном размеров и параметров. Наш пластинчатый питатель для тяжелых условий эксплуатации обеспечивает мощную подачу и выгрузку во многих сферах применения. Пластинчатые питатели имеют прочную конструкцию, а основные компоненты пластинчатого питателя для тяжелых условий эксплуатации имеют длительный срок службы и минимальное техническое обслуживание, что сокращает время простоев и повышает производительность, тем самым увеличивая прибыльность.

03/ Установлен горизонтально или наклонно

Пластинчатые питатели могут устанавливаться как в горизонтальном, так и в наклонном положении и подходят для размещения на различных рельефах. Большой наклон также позволяет создавать компактные установки и уменьшать длину пластинчатого питателя, что позволяет снизить инвестиционные затраты.

04/ Регулируемая пропускная способность

Сверхмощный пластинчатый питатель с дополнительным преобразователем частоты может изменять скорость главного двигателя, тем самым изменяя скорость цепи, что позволяет регулировать грузоподъемность пластинчатого питателя.

05/ Простая эксплуатация и обслуживание

Прочная-конструкция обеспечивает высокую доступность, простоту эксплуатации, низкие затраты на обслуживание и эксплуатацию, а также более высокую прибыль.

Отправьте свои требования и поговорите с одним из наших технических инженеров о вашем проекте.

Свяжитесь с нами, чтобы получить лучшую цену

Сверхмощный пластинчатый питательСкачать брошюру

Применение пластинчатого питателя для тяжелых условий эксплуатации

Подача дробилки

Одна машина обрабатывает весь спектр материалов, таких как цемент, железная руда, песок, уголь, известняк, удобрения и так далее. Разгрузка материала любого размера, размером до 1500 мм, подходит для широкого спектра абразивных материалов, каждый блок изготавливается специально-для дробилки.

Разгрузка вагонов

Получение шахтного материала непосредственно с самосвалов, разгрузка нескольких грузовиков одновременно, возможность разгрузки в сочетании с другим транспортным оборудованием, высокая устойчивость к ударным нагрузкам.

Heavy Duty Apron Feeder Hopper Discharge

Разгрузка бункера

Поддон шириной до 3000 мм подходит для крупных блочных материалов, вертикальные или даже отрицательные стенки для чрезвычайно липких материалов, разумная форма поддона для лучшей очистки.

Heavy Duty Apron Feeder Stockpile Discharge

Разгрузка запасов

Несколько коротких пластинчатых питателей последовательно, неограниченная высота штабеля материала, прочная конструкция обеспечивает надежное извлечение материала.

Материалы для применения

- Майнинг

- Кокс

- Медная руда

- Вскрышные породы

- Калий

- Совокупный показатель

- Глина

- Железная руда

- Песок

- Ганга

- Цемент

- Клинкер

- Золотая руда

- Гравий

- Урановая руда

- Уголь

- Гипс

- Серебряная руда

- Никель

- Сланец

- Бурый уголь

- Известняк

- Боксит

- Кимберлит

- Кварцит

Производственные мощности

Высококачественная механическая продукция должна иметь отличное инструментальное оборудование. Чтобы обеспечить его точность и удовлетворить потребности крупных заказов. Компания Henan Excellent Machinery Co., Ltd владеет 140 комплектами профессионального оборудования, в том числе пяти-портальным обрабатывающим центром-центром, расточно-фрезерным обрабатывающим центром с ЧПУ, вертикальным обрабатывающим центром, вертикальным обрабатывающим центром с ЧПУ, портальным обрабатывающим центром, станком для лазерной резки, станком для лазерной резки труб, рабочей станцией сварочного робота, токарным станком с удлинением, горизонтальным обрабатывающим центром с ЧПУ и т. д. Современное технологическое и производственное оборудование, в том числе Экологическое оборудование для распыления и термической обработки, а также сверхбольшая термическая обработка поверхности.

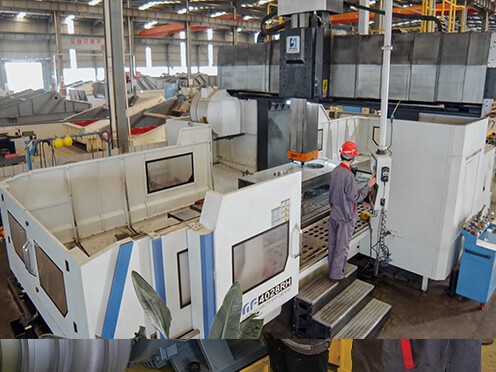

Пяти-портальный обрабатывающий центр-центр

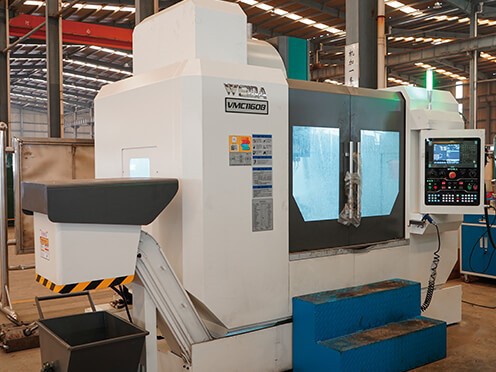

Вертикальный обрабатывающий центр с ЧПУ

Сверлильный и фрезерный обрабатывающий центр с ЧПУ

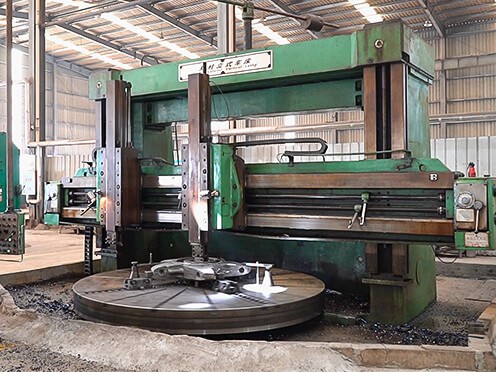

Вертикальный обрабатывающий центр

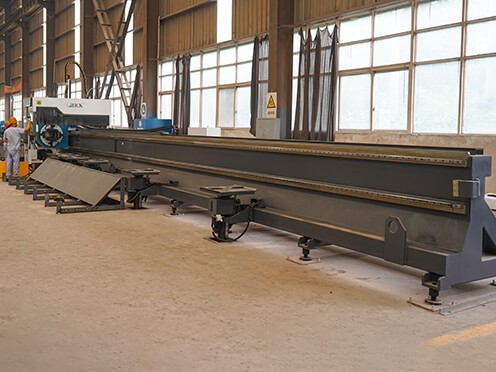

Станок для лазерной резки труб

Рабочая станция сварочного робота

Строгий контроль качества

В настоящее время EXCT полностью прошла международную сертификацию системы качества ISO9001-2008. Полная система качества обеспечивает эффективный контроль качества от разработки и проектирования продукта, производства, закупок и поставок до процесса продаж и обслуживания.

EXCT имеет строгую и квалифицированную инспекционную группу, которая обеспечивает успех контроля качества продукции. Отдел контроля качества проводит строгий процесс тестирования, который проходит через этапы закупки сырья, производства и установки, чтобы гарантировать, что каждая единица оборудования, поставляемая клиентам, соответствует требованиям.

Проверка качества клиента

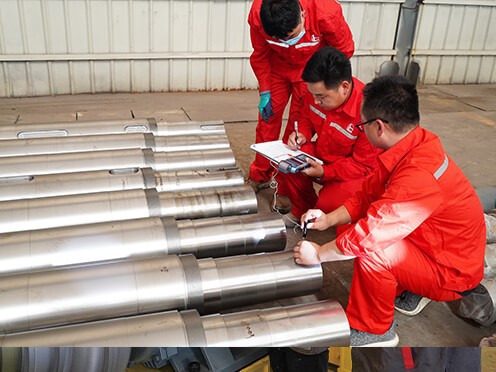

Сторонняя-проверка качества

Сторонняя-проверка качества

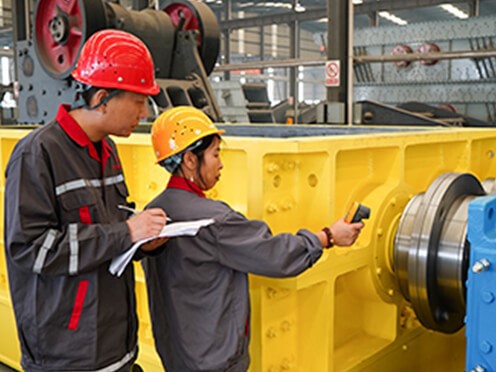

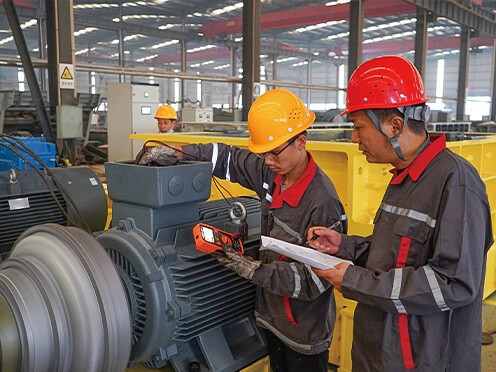

Самостоятельная-проверка

Самостоятельная-проверка

Самостоятельная-проверка

Самостоятельная-проверка

Сверхмощный пластинчатый питательСлучаи

Отправьте свои требования и поговорите с одним из наших технических инженеров о вашем проекте.

Получите наиболее подходящее решение и предложение по продукту бесплатно!!!

Общие технические характеристики

Пластинчатые питатели для тяжелых условий эксплуатации настраиваются для каждого используемого материала, чтобы обеспечить наилучшую конфигурацию и удовлетворить все ваши требования. Для получения дополнительных конфигураций свяжитесь с нашими техническими инженерами.

Модель	Ширина панорамы (мм)	Скорость (m/s)	Максимальный размер кормления (мм)	Железнодорожный (шт.)	Емкость (m³/h)	Длина (м)
БЛ800	800	0.01-0.25	350	/	50-350	2-15
БЛ1000	1000	0.01-0.25	470	1	100-510	3-20
БЛ1200	1200	0.01-0.2	650	1	120-595	3-20
БЛ1400	1400	0.01-0.2	680	2	140-850	6-20
БЛ1600	1600	0.01-0.2	700	2	320-1300	6-20
БЛ1800	1800	0.01-0.15	800	2	500-1560	8-20
БЛ2000	2000	0.01-0.15	1000	3	500-1850	8-20
БЛ2400	2400	0.01-0.15	1500	3	500-2700	8-20
БЛ2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Инструкция по выбору

1.Какой материал необходимо обрабатывать:______
2.Производительность: ______т/ч.
3.Плотность материала: ______т/м³.
4. Расстояние между центрами между головной и хвостовой звездочками: ______ м.
5. Пластинчатый питатель для тяжелых условий эксплуатации расположен наклонно или горизонтально? Если он наклонен, то какова степень наклона______ градусов
6.Макс. Размер гранул кормового материала: ______мм
7.Макс. Процент гранул в целом материале: ______ %
8.Какое оборудование используется для подачи материала в пластинчатый питатель:______
9.Какое оборудование используется для выгрузки материала из пластинчатого питателя:______
10.Рабочий источник питания: ______В ______Гц
11.Необходимое количество: ______
12. В обычных условиях предварительным оборудованием пластинчатого питателя для тяжелых условий эксплуатации является бункер. Чтобы нашим инженерам было легче рассчитать мощность пластинчатого питателя, можете ли вы предоставить предварительную проектную схему или-нарисованные вручную чертежи бункера?
