Sizer Mining специально разработаны для обработки сложных материалов, которые часто являются проблематичными для традиционных дробилок первичного дробления, таких как щеки, вращающиеся и ударные дробилки.
Эти дробилки очень эффективны при переработке глинистых-липких и абразивных материалов, которые часто используются во многих горнодобывающих предприятиях, включая добычу угля, известняка и руды.
В отличие от других дробилок, Sizer Mining превосходно измельчает твердые и липкие вещества без чрезмерного износа, сокращает время простоев и повышает общую эффективность.
Как работает Sizer Mining?
Дробилка Sizer Mining использует силу сдвига и растягивающую силу между зубчатыми роликами для разрушения материалов.
Sizer Mining имеет два вращающихся внутрь зубчатых катка со сменными дробящими зубьями. Наиболее подходящим методом подачи является пластинчатый питатель или просеивающее оборудование, которое транспортирует материал с одинаковой скоростью и равномерно распределяет его по зубчатым роликам.
1.Минерал захватывается передними поверхностями противоположных зубьев ротора и подвергается напряжению под сосредоточенной нагрузкой зубьев ротора. Напряжение вызывает разрушение минерала вдоль его естественной текстуры.
2. Минерал разрушается под воздействием трехточечной нагрузки, которая действует между передними зубьями одного ротора и задними зубьями другого ротора.
3. Для минерала, который не был полностью разрушен, зубцы ротора и неподвижные зубья дробилки могут быть дополнительно сломаны, чтобы обеспечить требования к трехмерным размерам выгружаемого материала.
Сайзер МайнингПодробности

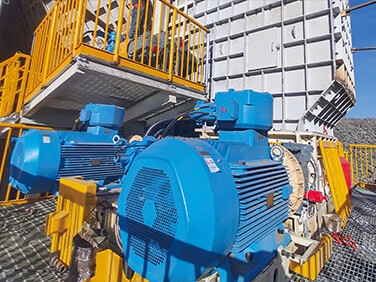

Приводное устройство

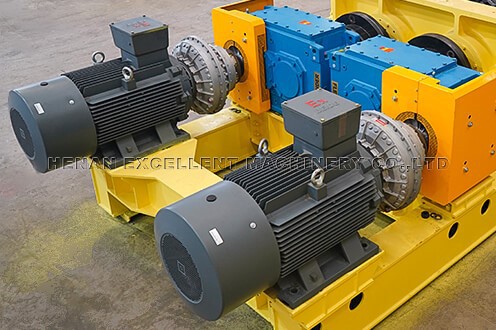

Два независимых приводных блока, каждый приводной блок включает в себя: двигатель,-высокоскоростную муфту, коробку передач, низкоскоростную концевую муфту. Высокоскоростная концевая муфта-использует гидравлическую муфту для соединения двигателя с коробкой передач. В редукторе используется цилиндрическая зубчатая передача с параллельными валами, отвечающая требованиям передачи мощности, передаточного отношения и крутящего момента при экстремальной нагрузке дробилки для угля и минералов.
Зубчатый валик
Зубчатый каток можно разделить на зубчатый каток для первичной сортировки и зубчатый каток для вторичной сортировки. Простая установка и демонтаж зубчатой головки Sizer Mining, что позволяет значительно сократить время обслуживания и снизить затраты на техническое обслуживание.

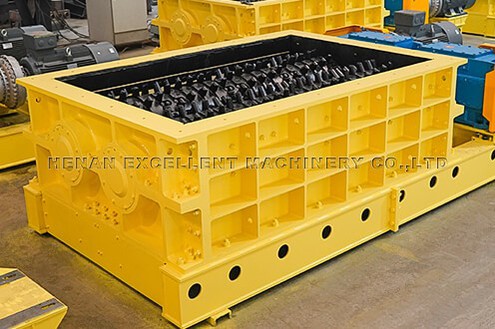

Жилье

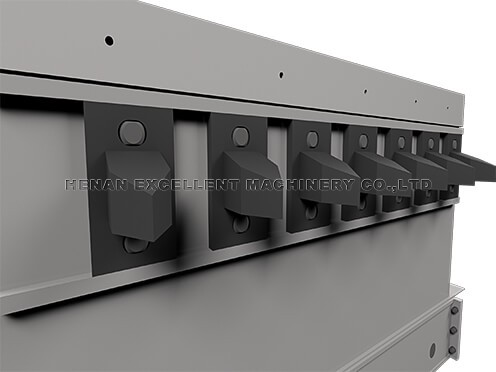

Корпус Sizer Mining выполнен в виде жесткой несущей рамы, корпус изготовлен из литой стали и соединен высокопрочными болтами. Износостойкие-плиты установлены вокруг внутренней части корпуса, а износостойкие пластины гребенчатой формы установлены с обеих сторон корпуса, чтобы предотвратить прилипание чрезмерного материала к зубчатым роликам дробилки.

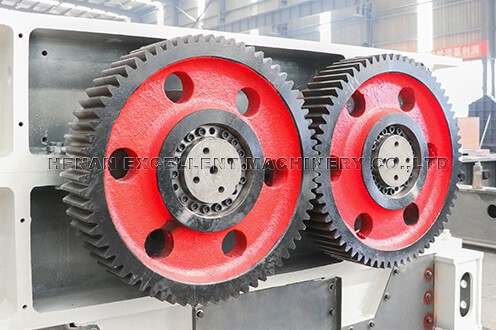

Синхронизирующая шестерня
Первичная машина Sizer Mining оснащена синхронизирующими шестернями на концах зубчатых валков. Синхронные шестерни и валы валков соединены компенсационной втулкой, которая может гарантировать относительную стабильность положения зубьев дробления на двойных валках и может вызывать разрушение больших кусков материала, делая размер выгрузки материала равномерным.

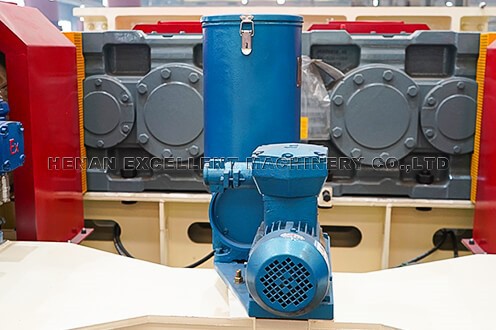

Смазочное устройство
Sizer Mining использует централизованную автоматическую систему смазки, может быть больше времени заправки маслом, настройки времени заправки масла, надежны, чтобы обеспечить эффективную и надежную смазку каждой детали. Автоматический контроль интервала подачи масла, большое давление подачи масла, высокая скорость подачи масла, подшипник полностью эффективно смазан, так что основная часть зубчатого роликоподшипника обеспечивает хорошую смазку, что значительно продлевает срок службы зубчатого ролика.

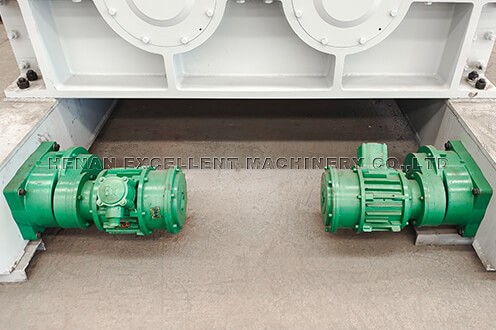

Ходовая часть
Откатное устройство устанавливается в нижней части Sizer Mining и приводится в движение двигателем для перемещения по рельсам к доступу для технического обслуживания, что упрощает обслуживание и позволяет избежать разборки. Такая конструкция позволяет оборудованию плавно перемещаться между зонами эксплуатации и обслуживания, сокращая ручной труд и минимизируя время простоя во время технического обслуживания, тем самым повышая эффективность работы.

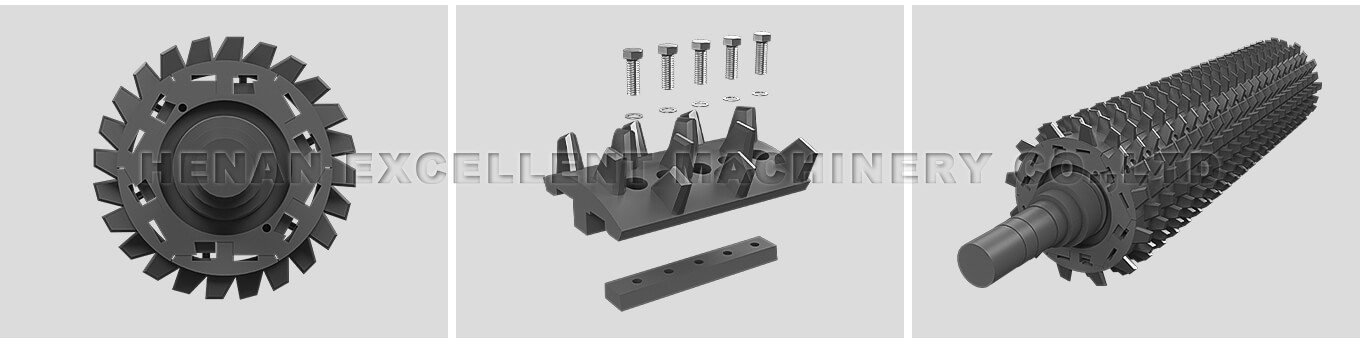

Измерители зубчатого ролика
Зубчатый каток можно разделить на зубчатый каток для первичной сортировки и зубчатый каток для вторичной сортировки. Простая установка и демонтаж зубчатой головки Sizer Mining, что позволяет значительно сократить время обслуживания и снизить затраты на техническое обслуживание.

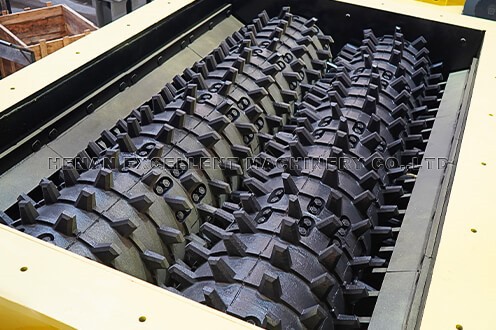

Первичные калибраторы Зубчатый ролик
Размер зерен при подаче в первичных калибраторах меньше или равен 1500 мм, а при выгрузке - менее 300 мм. Расположение дробящих зубьев и формы зубьев организованы с помощью специальных спиральных зубьев. Дробильные зубья отлиты из износостойкой и ударопрочной легированной стали. Зубчатый каток Primary Sizer имеет уникальную и новую конструкцию зубьев с глубоким спиральным распределением, что обеспечивает высокую производительность. Между двумя зубчатыми роликами и корпусом боковой пластины образованы проходные полости для просеивания и дробления материалов соответственно.
Вторичные калибраторы Зубчатый валик
Размер загрузки вторичного калибратора меньше или равен 300 мм (допускается небольшое количество 400 мм), а зернистость при выгрузке составляет менее 50 мм. Форма соединения пластины с зубьями представляет собой единственную канавку типа «ласточкин хвост», которая дополняет скос зажимного блока вставки, а затем пластина с дробящими зубами устанавливается на посадочное место пластины с зубьями, образуя соединение между поверхностями, которое затягивается и прижимается высокопрочными-болтами. Функцией болта становится зажимной блок с фиксированной вставкой, что позволяет избежать проблем, связанных с поломкой фиксированного стопорного болта, выпадением зубчатой пластины или сложностью разборки и замены.
Сайзер МайнингФункции
Производительность первичной сортировочной машины может достигать 10 000 т/ч, а производительность вторичной сортировочной машины — до 4 000 т/ч.
Система управления ПЛК, соответствующая Sizer Mining, может осуществлять автоматический запуск и закрытие, защиту от перегрузки и другие функции.
Встроенный подвижный блок позволяет быстро перемещать сортировщик в положение для обслуживания, что упрощает обслуживание и сокращает время простоя.
Sizer Mining оснащен устройством защиты от перегрузки, предотвращающим повреждение оборудования небьющимся материалом.
Уникальная формула зубчатого сплава Sizer Mining достаточна для обработки материалов от мягкого угля (30 МПа) до твердого гранита (250 МПа).
Сайзер МайнингСкачать брошюру

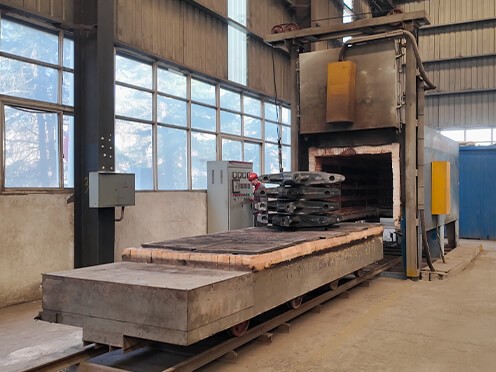

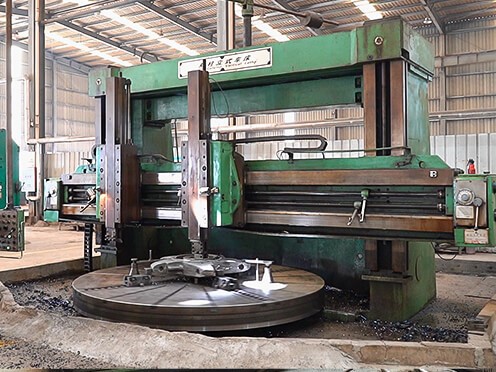

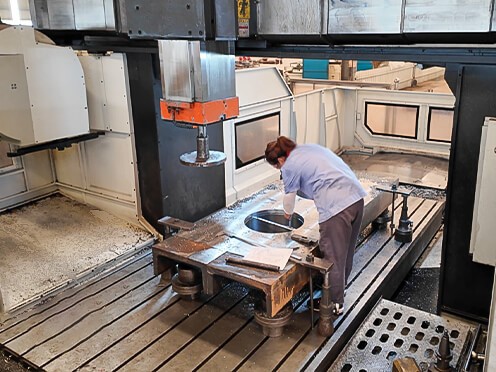

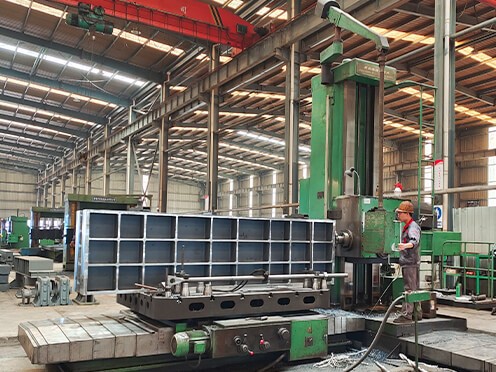

Производственные мощности

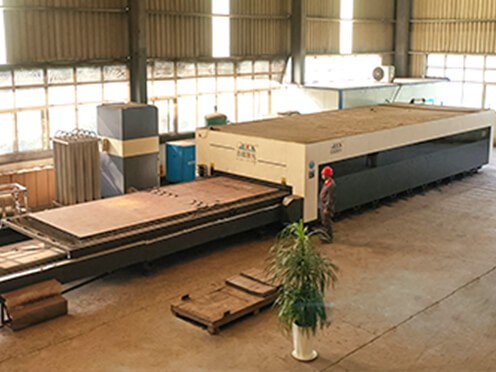

Высококачественная механическая продукция должна иметь отличное инструментальное оборудование. Чтобы обеспечить его точность и удовлетворить потребности крупных заказов. Компания Henan Excellent Machinery Co., Ltd владеет 140 комплектами профессионального оборудования, в том числе пяти-портальным обрабатывающим центром-центром, расточно-фрезерным обрабатывающим центром с ЧПУ, вертикальным обрабатывающим центром, вертикальным обрабатывающим центром с ЧПУ, портальным обрабатывающим центром, станком для лазерной резки, станком для лазерной резки труб, рабочей станцией сварочного робота, удлиняющим токарным станком, горизонтальным обрабатывающим центром с ЧПУ и т. д. Передовое обрабатывающее и производственное оборудование, в том числе Экологическое оборудование для распыления и термической обработки, а также сверхбольшая термическая обработка поверхности.

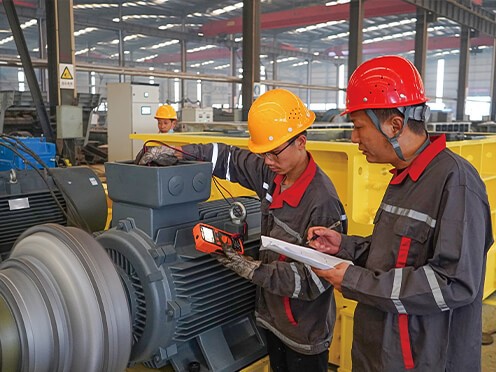

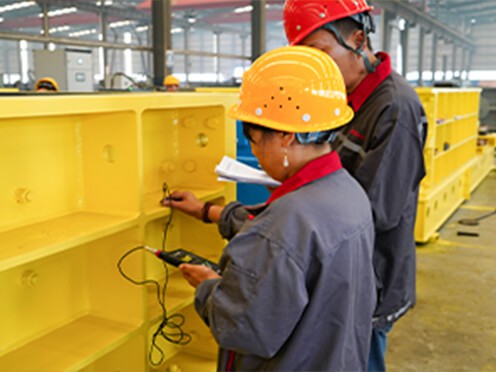

Строгий контроль качества
В настоящее время EXCT полностью прошла международную сертификацию системы качества ISO9001-2008. Полная система качества обеспечивает эффективный контроль качества от разработки и проектирования продукта, производства, закупок и поставок до процесса продаж и обслуживания.
EXCT имеет строгую и квалифицированную инспекционную группу, которая обеспечивает успех контроля качества продукции. Отдел контроля качества проводит строгий процесс тестирования, который проходит через этапы закупки сырья, производства и установки, чтобы гарантировать, что каждая единица оборудования, поставляемая клиентам, соответствует требованиям.

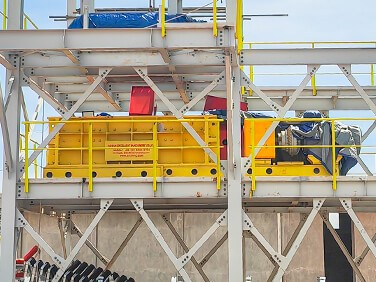

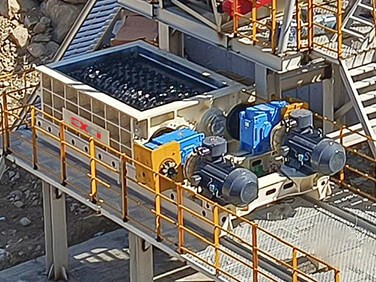

Сайзер МайнингСлучаи

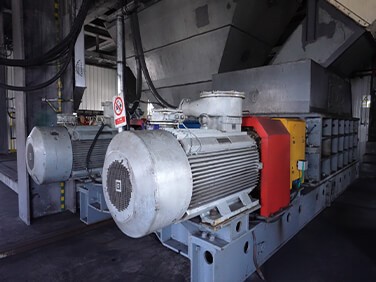

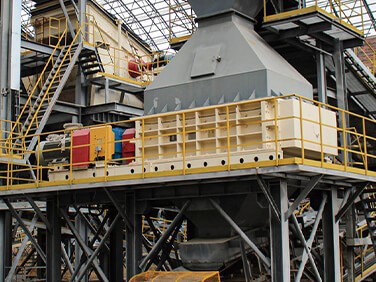

Наша компания Sizer Mining охватывает более 20 стран и регионов по всему миру. Они в основном используются для дробления сырого угля, пустой породы, бурого угля, кокса, верхнего слоя почвы и других материалов, а также используются в отраслях, связанных с углем-, таких как тепловые электростанции, добыча угля, обогатительные фабрики и так далее.
Общие технические характеристики
Sizer Mining настраиваются для каждого прикладного материала, чтобы обеспечить наилучшую конфигурацию и удовлетворить все ваши требования инженеров.
|
Технические характеристики сортировщиков первичного угля |
||||
|
Модель |
2PLF800 |
2PLF1000 |
2PLF1200 |
2PLF1500 |
|
Диаметр зубчатого ролика (мм) |
800 |
1000 |
1200 |
1400 |
|
Длина рулона (мм) |
1500-2500 |
1500-3000 |
1500-3000 |
2000-3500 |
|
Максимальный размер подачи (мм) |
800 |
1000 |
1200 |
1500 |
|
Выходной размер (мм) |
Меньше или равно 300 |
Меньше или равно 300 |
Меньше или равно 300 |
Меньше или равно 300 |
|
Производительность (т/ч) |
Меньше или равно 2000 |
Меньше или равно 3500 |
Меньше или равно 6000 |
Меньше или равно 10000 |
|
Технические характеристики сортировщиков вторичного угля |
||||
|
Модель |
2PLS600 |
2PLS800 |
2PLS1000 |
2PLS1200 |
|
Диаметр зубчатого ролика (мм) |
600 |
800 |
1000 |
1200 |
|
Длина рулона (мм) |
1000-2500 |
1500-3000 |
2000-3500 |
2000-4000 |
|
Максимальный размер подачи (мм) |
200 |
300 |
350 |
400 |
|
Выходной размер (мм) |
50-80 |
50-100 |
50-120 |
50-140 |
|
Производительность ( т/ч ) |
250-800 |
500-2000 |
600-3000 |
800-4000 |
Примечание:Конфигурация зубьев варьируется в зависимости от типа материала, размера подачи и размера разгрузки.
Информация о конфигурации представляет собой типичные значения для справки. Пожалуйста, свяжитесь с нашими техническими инженерами для получения дополнительной помощи в выборе оборудования.
Инструкция по выбору
1. Какой материал измельчать:______
2. Производительность: ______т/ч.
3. Насыпная плотность материала: ______т/м3.
4. Прочность материала на сжатие: ______ МПа.
5. Диапазон материала HGI (индекс шлифуемости твердого дерева):
6. Процент распределения частиц материала?
7. Макс. Размер зерна подаваемого материала: ______мм
8. Какова крупность готового продукта после дробления?
9. Какое оборудование используется для подачи материала в калибратор?
10. Какое оборудование используется для выгрузки материала из калибратора?
11. Как мы знаем, калибратор должен составлять систему с другим оборудованием. Есть ли у вас предварительный проект или нарисованный вручную эскиз?- Если есть, пожалуйста, отправьте его нашему инженеру для справки.
Запасные части для горнодобывающей промышленности Sizer

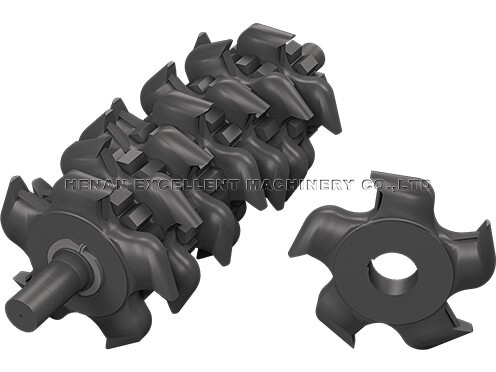

Зубчатый валик первичного калибратора
Зубчатый валик вторичного калибратора
Боковая зубчатая пластина

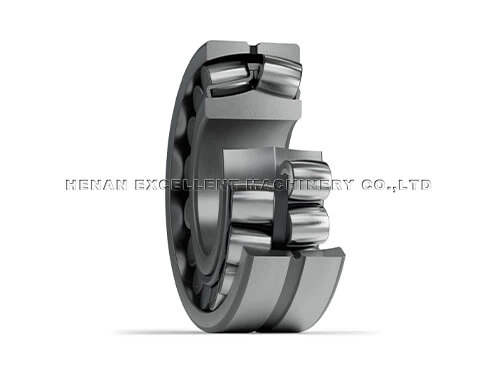

Подшипники
Сайзер Майнинг Сервис
Технико-экономическое обоснование проекта
Дизайн и планирование сайта
Выбор модели и предложение
Расчет выбора модели
3D-моделирование и чертежи
Гражданское Проектирование
Монтаж и ввод в эксплуатацию
Удаленная диагностика
Служба обучения
График технического обслуживания
